产品概述

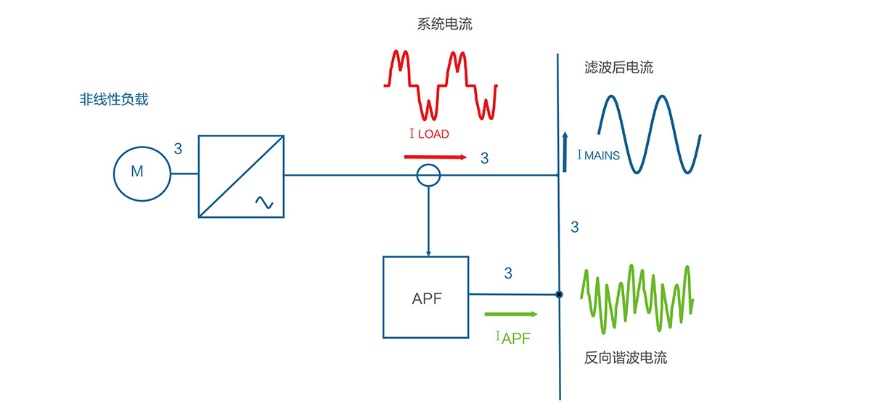

GTAF有源滤波器采用模块化设计，各模块单元独立运行，智能分配补偿容量；任意模块故障后自动退运，其余模块自动分配补偿容量；根据N+1冗余理论，设备每冗余一级，可靠性可提高一个数量级；模块化结构尤其适合对可靠性要求更高的负荷场合，同时可以与第三方无源补偿产品配合应用，可在补偿精度、成本上综合考虑，节约投资，实现高性价比的电能质量治理系统。
特性和优点
1、三电平逆变电路；
2、模块化设计;
3、谐波、无功及不平衡负载三种补偿模式；
4、>97%工作效率，损耗小;
5、小体积、壁挂/机架创新安装方式，节省空间；
6、3DSP+CPLD 全数字控制方法；
7、 2--61 次谐波同时补偿，并且可指定补偿次数；
8、 快速 FFT 及瞬时无功两种算法模式；
9、多功能功能液晶监控系统，并具 PC 端增强软件。
技术参数
类 型
| GTAF（120V/230V/400V/690V）
|
系统参数
| 输入线制
| 三相四线/三相三线
|
额定频率
| 50/60±2.5Hz
|
技术参数
| 瞬间响应时间
| ＜100us
|
全响应时间
| ＜10ms
|
系统效率
| ≥97%
|
噪音指标
| ≤65dB
|
开关频率
| 20kHz
|
通讯
| 通讯接口可选RS485/232、CAN总线
|
显示内容
| 系统波形、频谱、运行状态、历史数据
|
人机界面
| LCD彩色液晶面板，触摸按键操作，多参数显示
|
限流输出
| 无功谐波负载超过补偿能力时，按最大额定容量输出
|
功率因数校正
| 额定容量以内，校正后≥0.98，具有无功电流输出设定的功能
|
保护功能
| 过压、欠压、过温、过载、缺相、短路、抗干扰等软硬件保护，并能自动切除设备 |
防护等级
| IP20（其他更高防护等级可联系定制）
|
散热方式
| 智能风冷 |
产品规格型号
额定容量 | 装置类型
| 安装模式
| 型 号
|
30A | 模块化
| 挂壁/抽屉
| GTAF-30A-400V/4W
|
50A
|
模块化/成套柜
| 挂壁/抽屉
| GTAF-50A-400V/4W
|
75A | 模块化/成套柜
| 挂壁/抽屉
| GTAF-75A-400V/4W
|
100A | 模块化/成套柜
| 挂壁/抽屉
| GTAF-100A-400V/4W
|
125A | 模块化/成套柜
| 挂壁/抽屉
| GTAF-125A-400V/4W
|
150A | 模块化/成套柜
| 挂壁/抽屉
| GTAF-150A-400V/4W
|
200A
| 模块化/成套柜
| 挂壁/抽屉
| GTAF-200A-400V/4W
|
250A
| 模块化/成套柜
| 挂壁/抽屉
| GTAF-250A-400V/4W
|
300A | 模块化/成套柜
| 挂壁/抽屉
| GTAF-300A-400V/4W
|
350A | 模块化/成套柜
| 挂壁/抽屉
| GTAF-350A-400V/4W
|
450A | 模块化/成套柜
| 挂壁/抽屉
| GTAF-450A-400V/4W
|
500A | 模块化/成套柜
| 挂壁/抽屉
| GTAF-500A-400V/4W
|
