产品概述
GLM系列产品由单功能电测仪表和多功能电测仪表两类组成。该系列仪表可测量电流、电压、功率、功率因数、电能等电力参数，同时还具有谐波测量功能，通过液晶屏直接显示测量结果；另具有多种扩展功能：RS485通讯、开关量输入、 开关量输出（可设限报警或遥控）、电能脉冲输出和多路模拟量输出；用户可以自由选择基本功能和扩展功能，并可现场设置倍率、修改数据循环显示时间。
该系列仪表可以直接替代电力变送器、测量指示仪表等相关的辅助单元，通过功能和扩展模块的选择，可以实现数字通讯、变送和四遥等功能；已经广泛应用于各种开关柜、直流屏等电力设备中，集成到各类控制系统、SCADA系统中、实现远程抄表等能源管理功能。
产品特点
1、实时分析电力质量，显示各相电压、电流的总谐波畸变率（THD）和分次谐波（≦31次）含有率；
2、可定制复费率功能；
3、壳体采用高级阻燃ABS材料；
4、面板可选防水功能；
5、显示面积大，全角度可视；背光点亮时间可调；
6、通过EMC电磁兼容试验。

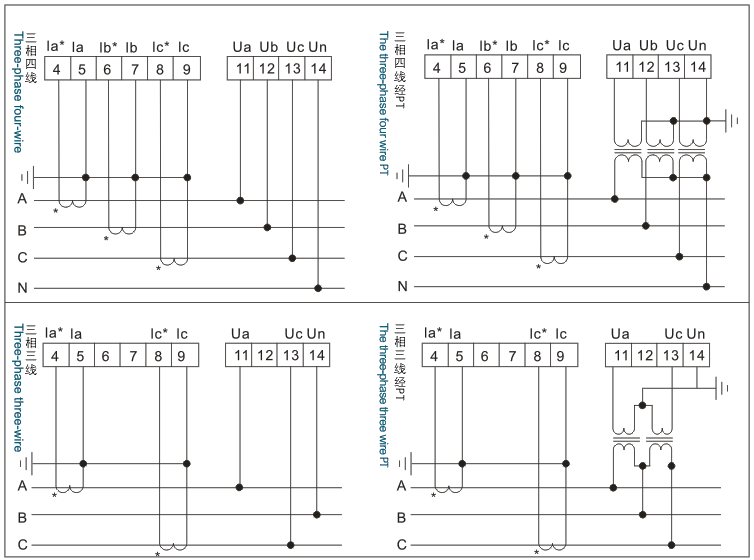

常用接线示意图
常用型号规格
型号 |
外形尺寸 | 功能列表
| 可选配功能
|
电 压 | 电 流 | 功 率 | 功率 因数 | 频 率 | 谐 波 | 电度 计量 | 分时 电度 | 通 讯 | 遥 信 | 遥 控 | 温 度 | 变 送 | 触 点 | 开关 量 |
GLM8011 | 72*72*95 | √ | √ | √ | √ | √ | * | * | * | √ | * | * | * | * | * | * |
GLM8012 | 80*80*95 | √ | √ | √ | √ | √ | * | * | * | √ | * | * | * | * | * | * |
GLM8013 | 96*96*95 | √ | √ | √ | √ | √ | * | * | * | √ | * | * | * | √ | √ | √ |
GLM8014 | 120*120*95 | √ | √ | √ | √ | √ | * | * | * | √ | * | * | * | √ | √ | √ |
GLM8021 | 72*72*95 | √ | √ | √ | √ | √ | * | * | * | √ | * | * | * | * | * | * |
GLM8022 | 80*80*95 | √ | √ | √ | √ | √ | * | * | * | √ | * | * | * | * | * | * |
GLM8023 | 96*96*95 | √ | √ | √ | √ | √ | * | √ | √ | √ | * | * | * | √ | √ | √ |
GLM8024 | 120*120*95 | √ | √ | √ | √ | √ | * | √ | √ | √ | * | * | * | √ | √ | √ |
GLM8031 | 72*72*95 | √ | √ | √ | √ | √ | √ | √ | * | √ | * | * | * | * | * | * |
GLM8032 | 80*80*95 | √ | √ | √ | √ | √ | √ | √ | * | √ | * | * | * | * | * | * |
GLM8033 | 96*96*95 | √ | √ | √ | √ | √ | √ | √ | √ | √ | * | * | √ | √ | √ | √ |
GLM8034 | 120*120*95 | √ | √ | √ | √ | √ | √ | √ | √ | √ | * | * | √ | √ | √ | √ |
技术参数
精度等级 | 电量计量：有功电能0.5级，无功电能1.0级，变送输出0.5级 |
| 显示方式 | LCD液晶屏显示 |
信号输入
| 测量网格 | 三相四线/三相三线 |
电压 | 额定值 | AC 380V/AC 220V/AC 110V |
| 过负荷 | 1.2倍额定值（连续），2倍额定值/1秒 |
功耗
| ＜0.4VA（每相） |
| 阻抗 | ＞500KΩ |
电流 | 额定值 | AC5A/AC1A |
| 过负荷 | 1.2倍额定值（连续），2倍额定值/1秒 |
功耗
| ＜0.2VA（每相） |
| 阻抗 | ＜2mΩ |
电源
| 频率 | 45~65Hz |
| 电能 | 双向有功、无功电能计量 |
功能模块
| 通讯接口 | 2路RS485通讯接口，Modbus-RTU通讯协议 |
通讯波特率：1200-19200，奇偶校验方式N81、E81、O81 |
开关量输入
| 无源干接点输入 |
| 开关量输出 | 越限报警或遥控继电器输出容量AC5A/250V，DC5A/30V（可定制） |
| 变送输出 | 0/4~20mA，0/1~10V变送输出，可编程设置变送项目和对应输出值 |
| 工作环境 | -10~55℃，相对湿度＜93%，无腐蚀气体场合，海拔＜2500M（无凝露） |
| 储存环境 | -20~75℃，相对湿度≤93% |
| 安全 | 绝缘 | 信号、电源、输出端子对壳电阻＞100MΩ |
耐压
| 输入电源＞AC2KV/1min，输入和输出＞AC1.5KV/1min，电源和输出＞AC2KV/1min |
