产品概述

GARC系列电弧光安全监控系统采用弧光检测和过电流检测双判据原理，具有保护动作速度快(故障切除时间可控制在60ms以内)、可靠性高等特点。切实将财产、人员安全放在首位，将故障损失降至最低，为快速处理故障，恢复供电创造了条件。

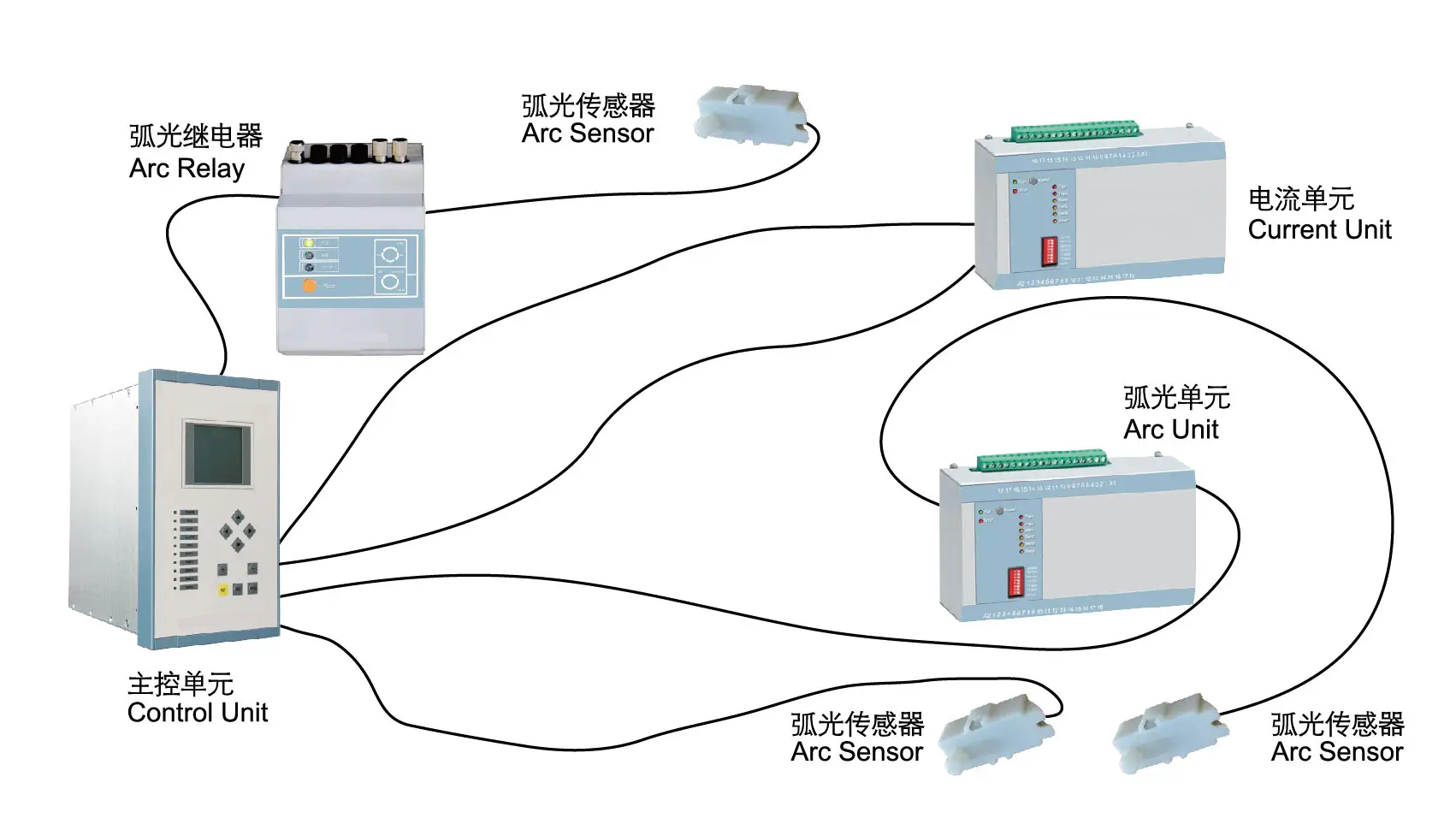

• 电弧光安全监控系统主要由主控单元(集成了电流单元)和弧光单元组成。

• 主控单元用于管理、控制整套电弧光安全监控系统。它检测弧光信号和故障电流，并对收到的两种信号进行判断、处理，在满足跳闸条件时，发出跳闸指令，快速继电器接收指令动作切除故障。

• 主控单元通常安装在电源进线柜或电源进线柜旁边开关柜的二次控制室门板主控单元根据弧光传感器的输送的信号，能准确的判断并显示出故障点位置。

• 主控单元的逻辑编程操作方便，可根据用户不同的接线和运行方式选择跳闸逻辑。

特性和优点

1、体化设计，安装方便，可靠性高，维护简单；

2、检测紫外光，通过设置紫外光的功率大小作为判据，出现误动的几率低；

3、大屏幕液晶，汉字菜单，界面友好，易于操作；

4、所有设定均在液晶界面中操作，精确简便，可靠性高；

5、通讯接口可扩展，支持多种常见通讯协议。

技术参数

GARC-MCU主控单元：

主控单元是整个弧光保护系统的核心部件，用于管理、控制整套电弧光保护系统。它检测弧光信号和故障电流信号，并对接收到的两种信号进行处理和判断，当满足跳闸条件时，发出跳闸指令从而切除故障。

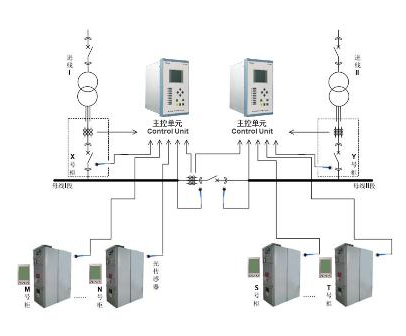

主控单元一般安装在母线系统电源进线柜或电源进线柜旁边开光柜的二次控制室门板上。主控单元有4个用于弧光和电流单元的信号输入接口，共可接24个弧光单元或电流单元。当弧光信号超过16个时，推举采用弧光单元。此外主控单元根据弧光单元或者弧光传感器输送的信号，能准确判断故障点的位置。

GARC-EXT弧光单元：

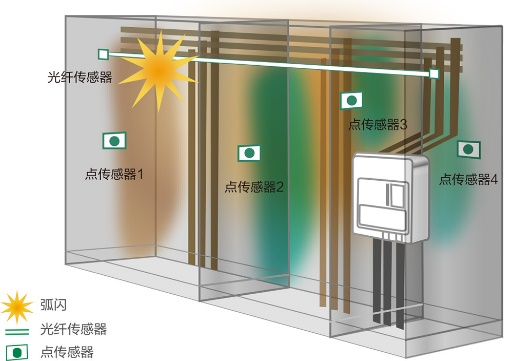

主控单元自带的弧光检测接口（由弧光传感器输入）有16个，若母线系统要求的监测点超过此数值，则需要采用弧光单元。每个弧光单元包括10个弧光检测接口，这些接口均为光纤接口，用于连接弧光传感器。弧光传感器的感光强度则可以通过弧光单元面板上的点位计来调节设定，可以从10Klux调节至50Klux。

弧光单元检测到的信号通过光纤和数据线传输到主控单元，主控单元依据设定的逻辑，判断是否发出跳闸指令。弧光单元通常安装在选定的某个开关柜中，选择的原则是确保该单元相关光纤使用量较少。

GARC-EU电流单元：

电流单元用于检测过电流信号，A/B/C三相电流均可检测，同时可匹配5A的电流互感器，其中电流的正定可以通过面板上的电位计来调节，整定范围从50%到500%In，电流电源检测到信号通过光纤和数据线传输到主控单元，主控单元依据已设定的逻辑判断是否发出跳闸指令。

电流单元通常安装在电源进线柜内，每个电源进线都应装设一台电流单元。
