产品概述

GTR系列智能无线火灾报警自动灭火系统为变配电系统提供了实时、智能、稳定的消防火灾监控方案，本装置可以为用户提供不间断的火灾在线监测情况，实时监控开关柜内的监测区域的温度和烟雾的变化趋势，实现温度预警，烟雾预警，火灾预警及快速灭火的功能，有效提高开关柜的运行可靠性，为用户提供新型环保特性，安全高效的消防方案。

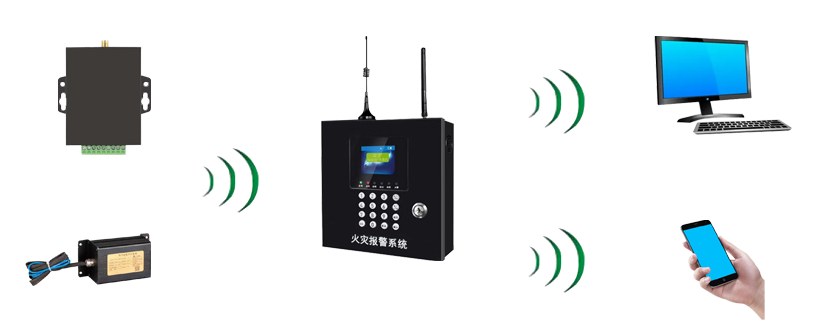

系统组成

智能无线火灾报警自动灭火系统主要由报警灭火系统主机、报警灭火控制器和自动灭火装置三大部分组成，是以异常预警、火灾报警、自动灭火、系统过程显示、消防记录管理为性能要求的一套智能化灭火系统，具备温度监测、烟雾监测、预警报警、自动灭火、无线传输、集中管理、远程监控等功能。系统主要安装于低压开关柜，低压配电箱等相对封闭的空间内，报警灭火控制器和自动灭火装置均使用固定件直接固定于柜体板上，组成一个消防灭火组件，智能报警灭火系统主机壁挂于墙体上，与各灭火组件无线信号连接。

系统特点

与传统火灾自动报警系统相比，无线火灾自动报警灭火装置具有施工简单、安装容易、组网方便、调试省时省力等特点，而且对现场布局改动小，便于与原有无线系统集成且易扩展，系统设计简单、能完全寻址，便于网络化设计，可广泛应用于医院、各类工业、机场、综合建筑等低压配电柜及配电箱中。

无线报警灭火监控主机

GTR-SAFM报警灭火监控主机是智能无线火灾报警灭火系统的核心部件,采用10.1英寸液晶彩色触摸屏，于集中管理、监控整套系统，它通过无线传输方式，实时接收GTR-SAFD报警灭火控制器的在线监测数据,实时显示管理异常预警、灾报警、自动灭火、消防记录等运行状态。当被监测的环境温度或烟感异常时，报警灭火系统主机即刻启动声光报警系统,并通过无线通讯模块给预先设定的手机发送报警短信。也可通过485或GSM MODEM传输至主控室。当火灾发生时，系统会启动GTR-Q灭火装置，实现快速灭火,并及时将系统信息以短信的形式发送至预先设定的手机或传输至后台总主机。

特点：

1、10.1寸液晶触摸屏, 外观精美，简约大方；

2、系统界面扁平化设计,操作更简单；

3、消防黑匣子，可记录并查询10000条事件信息。界面场景化设计，节点可根据目标监测点编辑名称编号；

4、界面可直观通通过颜色判断通讯、预警、报警具体目标监测点；

5、预留系统扩展方案；

6、自带锂电池，可断电运行。

无线报警灭火控制器

GTR-SAFD无线报警灭火控制器，通过内置传感器检测配电系统中的环境温度、烟雾浓度等信号,将其转换成电信号,经运算处理后判断火灾情况，及时发出声光报警,并通过无线实时发送数据至无线火灾报警主机。当检测数据超过对应设定值时，报警控制器会立刻发出报警和控制信号，控制GTR-Q灭火装置启动灭火,控制火情，消除火灾蔓延的隐患。无线火灾报警自动灭火控制器设备采用无线通讯方式，施工维护方便，避免火灾影响通讯故障，同时也解决了改造项目、新建项目中复杂场景安装布线的困难，其是用作电气火灾报警自动灭火系统。设备自带巡检功能，确保自身的正常使用，同时配置了锂电池，可断电工作，确保火灾监测及保护的持久性与稳定性。

特点：

1、控制器集成一体式外嵌传感器，结构更具工业美学,同时确保采集数据更精准；

2、体积小，位置不受限制；

3、纯金属材质，耐火阻燃；

4、预警、报警、控制限值可通过主机设置；

5、自带声光报警系统。控制器具备自检功能；

6、内置锂电池，可断电工作。

自动灭火装置

GTR-Q自动灭火装置是第三代S型气溶胶的基础上进一步研发出来的新型绿色消防产品。装置本体采用双层不锈钢，全封闭结构，内部无压力、不泄露，安全稳定，喷射口位于罐体底部。适用于配电箱、电池仓、发动机舱、电池箱等相对封闭条件的场所。该产品体积小巧、灭火高效、迅速、无毒无害、安全可靠、绿色环保。

自动灭火装置可通过报警控制器或热敏线自动启动。当智能报警灭火系统监测到火灾时，自动灭火装置会接收到报警灭火控制器发出的灭火信号，自动灭火装置中的药剂通过热化学氧化还原反应生成洁净安全的灭火气体。将灭火剂释放到保护区空间,灭火气体中包裹固体颗粒形成的气溶胶，可以迅速长时间悬浮、散布到各个角落,以一种全淹没的方式高效灭火。自动灭火装置日常储存和使用无需管网和高压容器，无需考虑压力容器定期检测及泄漏问题，可大大节省建设投资，减少运行维护费用。

特点：

1、绿色环保产品：洁净性好，大气臭氧层破坏能力指数＝0，全球温室效应能力指数＝0；

2、不锈钢合金钢瓶不会被腐蚀、无泄压、无泄漏、低维护保养；

3、通过天消所灭火测试与认证；

4、灭火无残留：2µm以下的灭火药剂释放，易于消散在空气之中。其微粒量比一个月内闭计算机房自然降落的灰尘量还少；

5、体积轻巧：较其它灭火系统体积及重量可减少90%，不占用防护区间；

6、易于安装：不需要高压容器或是复杂配管网，节省空间及昂贵的安装成本；

7、 设计方便、适应范围性广；

8、使用年限长达10年，优于其它其它类型灭火剂。

工作原理：

GTR-Q是固定安装在工业场所相对封闭或非封闭的保护空间内，火灾发生时能迅速感应现场温度，能通过自身感温控制或火灾报警探测器控制启动。装置被启动后会自行进行药剂燃烧并以气雾的方式喷射，通过中断燃烧链，破坏高速喷射热气溶胶灭火剂的有效实施灭火装置。

产品优势：

采用全淹没应用、分区应用和局部应用等多种方式，对较大的封闭非封闭空间或室外的各类对象实施保护，有效灭火，防止复燃。具有抑制可燃气体，粉尘爆燃、爆轰的功能。无毒环保，臭氧破环性为零，安装简单，维护费用低。

产品参数：

应用领域

GTR系列产品及应用技术适用于预防与扑救可燃液体喷射式、可燃气体、粉尘和电气爆轰式等各类恶性火灾，可广泛应用在电力、冶金、石油化工、煤炭、电信、国防及交通运输等领域重要消防保卫场所。

• 发电机房、发动机舱（室）、变压器室、油泵站等带油机器设备间；

• 电缆隧道、电缆夹层、电缆竖井等电缆设施；

• 控制柜室、配电柜室、配电装置室等电气设备间；

• 电信机房、通信机房、计算机房等电子设备间；

• 可燃固体、液体的储物仓库和油罐区。
